Filozofiou spoločnosti Sodick je snaha o dosiahnutie najvyššej úrovne presnosti, rýchlosti a všestrannosti obrábania s cieľom poskytovať svojim zákazníkom výrobky najvyššej kvality. Spoločnosť Sodick: Päť základných technológií spoločnosti Sodick tvoria napájacie jednotky, výbojové jednotky, lineárne motory, regulátory pohybu a jemné keramické komponenty. Vďaka tomuto vývoju sa spoločnosť Sodick dostala na vrchol technológií EDM.

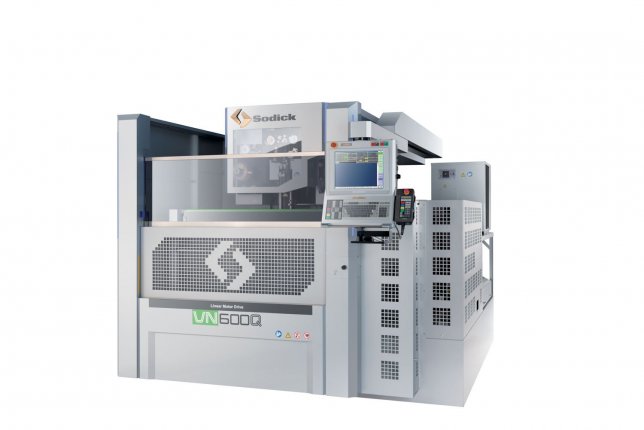

Sodick VN600Q
TECHNICKÉ PARAMETRE
| Technické parametre | VN400Q | VN600Q |
|---|---|---|
| Pojazd osí X,Y, a z (mm) | 400x300x230 | 600x400x310 |
| U,V pojazd osí (mm) | 90x90 | 90x90 |
| Vzdialenosť od podlahy po vrch stola (mm) | 970 mm | 1000 |
| Rozmery stroja (ŠxHxV,mm) | 2120x3065x2135 | 2595x3445x2245 |
| Max.hmotnosť obrobku (kg) | 500 | 850 |
| Inštalačné rozmery (mm) | 3200x3925 | 3675x4330 |
| Hmotnosť stroja (kg) | 3200kg | 3684 |
| Tlak vzduchu | 0,5 Mpa, 30 NL /min | 0,5 Mpa, 30 NL /min |
| Celkový príkon | 3-fázy , 50/60 Hz 11KVA | 3-fázy , 50/60 Hz 11KVA |
| Uhol zúženia | ±15⁰ | ±15⁰ |
| Priemer drôtu (mm) | 0,1~0,3 | 0,1~0,3 |
| Napnutie drôtu (N) | 3~23 N | 3~23 N |
| Max.zaťaženie stola (kg) | 500 | |
| Dielektrická nádrž | VC400Q | VN600Q |
| Vonkajšie rozmery (ŠxHxV) | 820x2250x1895 mm | 1045x2500x1910 mm |
| Hmotnosť (prázdna nádrž) | 450 kg | 510kg |
| Objem (l) | 635 l | 970 l |
| Filtrácia | 3 vymeniteľné papierové filtre | 3 vymeniteľné papierové filtre |
| Dielektrická kvapalina | eko ionizátor (18l) | iónomeničová živica (18l) |
PRÍSLUŠENSTVO
Vlastnosti:
- 10 rokov záruka na presnosť polohovania
- Lineárny motor (osi X, Y, U, V)
- Absolútne lineárne odmeriavanie (os X, Y, U, V)
- Keramické komponenty
- LN3W generátor
- Diaľkový ovládač
- Zlepšená jednoduchosť ovládania
- Obvod na úsporu energie
- Automatická regulácia hladiny vody
- Pevná tryska AWT s funkciou POP-up
- Softvér Heart NC
- Odstraňovač koncov drôtov
- Dielektrická chladiaca jednotka
- Stabilizátor napätia
- Rozhranie LAN
- Port USB
Voliteľné možnosti:
- Taper Flex NEO
- Podávač drôtov Jumbo
- L-Cut (drôtený sekáč)
- Otočný stôl WS4P/5P
