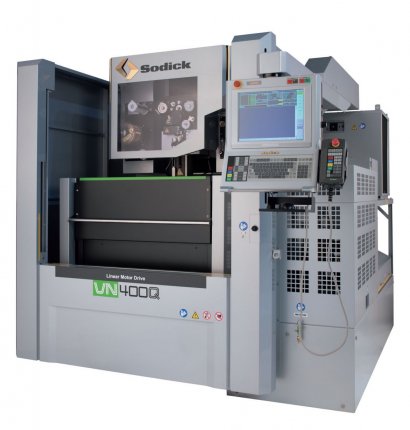

Sodick VN400Q

Spoločnosť Sodick začala s vývojom elektrických výbojových obvodov a pokračuje v neúnavnom úsilí vo výskume a vývoji pokročilých elektroerozívnych obrábacích strojov. Filozofiou spoločnosti Sodick je snaha o dosiahnutie najvyššej úrovne presnosti, rýchlosti a univerzálnosti obrábania s cieľom poskytovať svojim zákazníkom výrobky najvyššej kvality.

Kľúčové technológie Sodick:
Napájacie jednotky, vybíjacie jednotky, lineárne motory, riadiace jednotky pohybu a komponenty z jemnej keramiky. Vďaka tomuto vývoju sa spoločnosť Sodick zaradila na špičku v oblasti technológií elektroerozívneho obrábania.

Na dosiahnutie optimálnych obrábacích výkonov je nutné udržiavať okolitú teplotu 22°C +- 2°C.



TECHNICKÉ PARAMETRE

STROJ VN400Q VN600Q VL600QH
Pojazd osí X, Y, Z 400 x 300 x 220 mm 600 x 400 x 310 mm 600 x 400 x 500 mm
Pojazd osí U, V 90 x 90 mm 90 x 90 mm 90 x 90 mm
Veľkosť pracovnej nádrže (ŠxH) 860 x 740 mm 1150 x 840 mm 1040 x 780 mm
Max. hmotnosť obrobku 500 kg 850 kg 850 kg
Obrábanie pod uhlom (pracovná výška 120mm) ±15 ° ±15 ° ±15 °
Priemer drôtu ø 0.1 ~ ø 0.3 mm ø 0.1 ~ ø 0.3 mm ø 0.1 ~ ø 0.3 mm
Rýchlosť drôtu (max.) 420 mm/sec 420 mm/sec 420 mm/sec
Ťah drôtu 3 ~ 23 N 3 ~ 23 N 3 ~ 23 N
Spôsob obrábania Koaxiálny výplach/zaplavený Koaxiálny výplach/zaplavený Koaxiálny výplach/zaplavený
Vzdialenosť podlaha - pracovný stôl 970 mm 1000 mm 930 mm
Veľkosť cievky 8 kg 8 kg 8 kg
Rozmer stroja - vrátane zdroja a nádrže (ŠxHxV) 2120 x 3065 x 2135 mm 2595 x 3445 x 2245 mm 3020 x 2605 x 2540 mm
Zastavaný priestor 3200 x 3925 mm 3675 x 4330 mm 3700 x 3395 mm
Hmotnosť stroja (vrátane zdroja) 3200 kg 3684 kg 3400 kg
Objem vzduchu 0.5 MPa, 30 NL/min 0.5 MPa, 30 NL/min 0.5 MPa, 30 NL/min
Príkon stroja 3-fáza 50/60Hz 11.5 KVA 3-fáza 50/60Hz 11.5 KVA 3-fáza 50/60Hz 11 KVA

Nádrž dielektrika VN400Q VN600Q VL600QH
Vonkajšie rozmery (Š×H×V) 820 x 2250 x 1,895 mm 1045 x 2500 x 1910 mm 1360 x 2430 x 1810 mm
Hmotnosť nádrže (prázdna) 450 kg 510 kg 740 kg
Objem kvapaliny 635 l 970 l 1320 l
Filtrácia

3 vymeniteľné papierové filtre

(vnútorne tlakované)

3 vymeniteľné papierové filtre

(vnútorne tlakované)

2 vymeniteľné papierové filtre

(vnútorne tlakované)

Ionizátor Živica (objem 18 litrov) Živica (objem 18 litrov) Živica (objem 18 litrov)
