Takumi U800

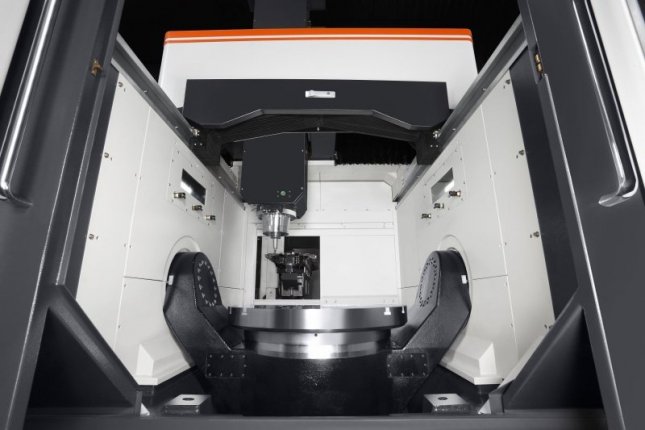

Jedná sa o najväčší model Takumi, ktorý využíva rotačne výklopný stôl a "pevné" vreteno. Priemer pracovného stola je 800 mm.

Mechanická štruktúra s vysokou tuhosťou a vysokou presnosťou

Hlavné mechanické štruktúry sú vyrobené z Meehanitovej zliatiny s procesom tepelného spracovania. Jej vlastnosti slúžia k uvoľneniu zvyškového napätia, aby sa zaistil každý skutočný miniatúrny pohyb. Vďaka nej sa udrží dlhodobá presnosť.

Konštrukčné vyhotovenie v tvare krabice na nosníku, spoločne s rebrovým usporiadaním lineárneho vedenia, kombinuje rozpätie širšieho sedla a zaisťuje výkonné a stabilné obrábanie na vretene.

Konštrukcia s vysoko presnými lineárnymi vodiacimi dráhami s tromi osami valčekového typu získava rýchlu odozvu pri zrýchlení aj spomalení a dosahuje rýchleho posuvu až 32 m/min.

Vopred napnuté 3-osé guličkové skrutky účinne zabránia tepelnej deformácii a zaručia spoľahlivú presnosť polohovania.

Vysoko presné a výkonné vreteno

Chladiaci systém na vretene zaisťuje teplotnú stabilitu v prevádzke vretena a obmedzuje tepelnú deformáciu vretena pre optimalizáciu presnosti obrábania.

Funkcia preplachovania triesok

Vďaka šikmej rovine na podvozku spolu s preplachovacím chladiacim systémom na oboch zadných stranách je odstránenie triesok efektívne. Konštrukcia s olejovým odstreďovaním - vodná nádrž s olejovou naberačkou predlžuje životnosť chladiacej kvapaliny.

Automatická výmena nástroja

Zásobník s dvojitým výmenníkom 20 až 96 nástrojov.

TECHNICKÉ PARAMETRE

    U400 U600 U800 UC250 UC320
Pojazd os X mm 580 660 800 360 440
Pojazd os Y mm 950 1020 950 520 610
Pojazd os Z mm 500 500 750 610 520
A os   +30/-110 +30/-110 +/-120 +30/-120 +30/-120
B os
C os   360 360 360 360 360
Vzdialenosť čela vretena od stola mm 90-590 160-660 150-900 65-675 90-610
T-drážky   6x14mm-60⁰ 5 x 14mm x 100mm 7 x 14mm x 100mm 6x12mm-60⁰ 4x12mm-90⁰
Rozmery pracovného stola mm Ø398 Ø600 Ø800 Ø250 Ø320
Max. zaťaženie kg 250 500 1200 100 200
Pohon vretena   priamy pohon priamy pohon priamy pohon priamy pohon priamy pohon
Otáčky vretena/výkon vretena ot/min 15000/ 10/14 15000/ 10/14 15000/ 10/14 15000/ 10/14 15000/ 10/14
Otáčky vretena/výkon vretena ot/min 15000/ 10/14 15000/ 10/14 15000/ 10/14
Otáčky vretena/výkon vretena ot/min 15000/ 20/34 15000/ 20/34 15000/ 22/30,8
Otáčky vretena/výkon vretena ot/min 20000/ 25/35 20000/ 25/35 20000/ 25/35
Otáčky vretena/výkon vretena ot/min 24000/ 30/45 24000/ 30/45 24000/ 30/45
Otáčky vretena/výkon vretena ot/min   36000/ 20/26
Rýchloposuv X/Y/Z m/min 36 36 48 36/36/24 36/36/24
Rezný posuv X/Y/Z mm/min 20 20 24 12 12
Rýchloposuv A/B/C ot/min 25/-/25 25/-/33 50/-/100 25/-/25 16,7/-/22,2
Rezný posuv A/B/C ot/min 25/-/25 25/-/33 50/-/100 25/-/25 16,7/-/22,2
Typ výmenníka nástrojov   automatický automatický automatický automatický
Kapacita zásobníka ks 30 40 32 24 40
Max. priemer nástroja mm 75 75 90   75
Max. priemer nástroja priľahlá pozícia prázdna mm 150 150 125 120 150
Max. dĺžka nástroja mm 300 300 300   280
Max. hmotnosť nástroja kg 7 7 7 7 7
Prívodný tlak vzduchu bar 6 6 6 6 6
Spotreba el. energie kVA 60 80 80 40 75
Hmotnosť stroja kg 9500 14000 18000 6700 5720
Zástavbové rozmery mm 3000x2560x3170 3255x3855x3520 4120x4830x4000 2660x2160x3300 2210x3035x3225

PRÍSLUŠENSTVO

Štandardná výbava :

  • Riadiaci systém Heidenhain TNC 640
  • U400 | U600: Priamy pohon vretena 15 000 otáčok za minútu SK40 BigPlus
  • U800: Priamy pohon vretena 15 000 otáčok za minútu HSK-A63
  • Chladiaci systém
  • Meracie systémy s lineárnou stupnicou na všetkých osiach
  • Systém kompenzácie tepelnej rozťažnosti vretena
  • Vnútorný prívod chladiacej kvapaliny cez vreteno (ICF 30 bar)
  • Preplachovanie triesky
  • Chladič vretena
  • Osvetlenie pracovného priestoru
  • Odlučovač oleja
  • Pištoľ na oplachovanie a stlačený vzduch
  • Pásový dopravník triesky a vozík na triesku
  • Rozhranie Ethernet

Opcia:

  • Systém dotykových sond na meranie obrobkov
  • Systém dotykových sond na meranie nástrojov
  • Programovateľný externý chladiaci vzduch
  • Programovateľný chladiaci vzduch cez vreteno
  • Odlučovač olejovej hmly
  • Obtokový filtračný systém
