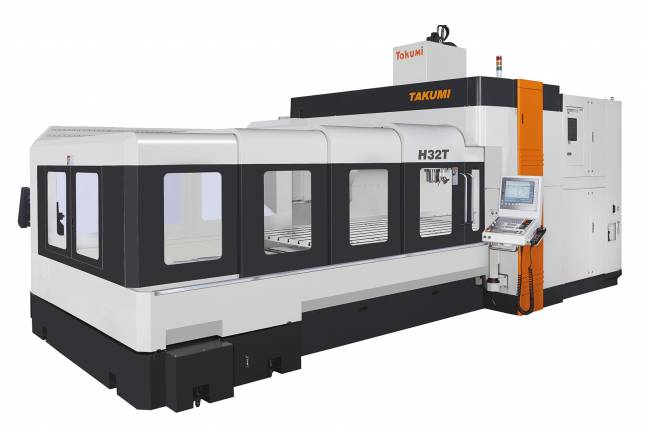

Takumi H32T

Spoločnosť TAKUMI sa venuje vývoju, výrobe a aplikačným technológiám vysokorýchlostných obrábacích centier už od roku 1988. Je zameraná na zákazníka, a preto sú všetky jej výrobky navrhnuté v úzkej spolupráci so širokým spektrom zákazníkov na mnohých trhoch. Spoločnosť Takumi buduje dlhodobé partnerstvá s hlavnými dodávateľmi a všetky časti strojov sú od prvotriednych výrobcov.

Na základoch všeobecných zásad "rešpektu, tímovej práce, inovácií a služieb" tím profesionálov Takumi vyvíja vertikálne obrábacie centrá, vysokorýchlostné dvojstĺpové obrábacie centrá a päť-osé obrábacie centrá. Spoločnosť sa zameriava na poskytovanie kompletného radu produktov a splnenie najrôznejších potrieb zákazníkov.



TECHNICKÉ PARAMETRE

    Takumi H22S Takumi H22T Takumi H32S Takumi H32T
Pojazd os X mm 2200 2200 3200 3200
Pojazd os Y mm 1650 2250 1650 2250
Pojazd os Z mm 800 800 800 800
Vzdialenosť čela vretena od stola mm 150-950 150-950 150-950 150-950
Vzdialenosť medzi stĺpmi mm 1750 2350 1750 2350
Rozmery pracovného stola mm 2400x1600 2400x2100 3320x1600 3320x2100
Max. zaťaženie kg 8000 8000 8500 8500
T-drážky (šírka x rozteč x počet) - 22x200x8 22x200x10 22x200x8 22x200x10
Presnosť polohovania mm 0,015 0,015 0,015 0,015
Opakovaná presnosť polohovania mm 0,010 0,010 0,010 0,010
Pohon vretena - priamy pohon priamy pohon priamy pohon priamy pohon
Otáčky vretena ot/min 15000 15000 15000 15000
Výkon vretena kW 10/14 10/14 10/14 10/14
Kužeľ vretena - BBT40 BBT40 BBT40 BBT40
Rýchloposuv X/Y/Z m/min 20/20/20 20/16/20 16/20/20 16/16/20
Pracovný posuv mm/min 1-12000 1-12000 1-12000 1-12000
Výkon motora X/Y/Z kW 11/8,9/8,6 11/8,9/8,6 11/8,9/8,6 11/8,9/8,6
Typ výmenníka nástrojov - rotačný rotačný rotačný rotačný
Kapacita zásobníka ks 30 30 30 30
Max. priemer nástroja mm 76 (120) 76 (120) 76 (120) 76 (120)
Max. dĺžka nástroja mm 300 300 300 300
Max. hmotnosť nástroja kg 7 7 7 7
Upínací tŕň nástroja - MAS 1 MAS 1 MAS 1 MAS 1
Prívodný tlak vzduchu bar 6 6 6 6
Spotreba el. energie kVA 75 75 75 75
Hmotnosť stroja kg 27000 31000 33000 37000
Zástavbové rozmery m 4,83x6,74x3,95 5,23x6,74x3,95 4,67x8,66x3,95 8,27x8,66x3,95

PRÍSLUŠENSTVO

Štandardná výbava

  • Riadiaci systém Heidenhain TNC 640
  • Priame lineárne odmeriavanie X/Y/Z
  • Konštrukcia stroja z Meehanitovej liatiny
  • Systém centrálneho automatického mazanie
  • Systém pre kompenzáciu tepelnej expanzie vretena
  • Ručná pištoľ pre chladiacu kvapalinu a vzduch
  • Klimatizácia elektrickej skrine
  • Integrovaný chladič oleja vretena
  • Chladenie stredom vretena 20 bar
  • Chladiaci systém pre guľôčkovú skrutku
  • Pásový dopravník triesok
  • Lineárne valčekové vedenie
  • Integrované ofukovanie vretena a nástroja tlakovým vzduchom
  • Pracovné osvetlenie
  • Indikačná lampa pracovného cyklu
  • Prídavné trysky na chladiacu kvapalinu
  • Nádrž na chladiacu kvapalinu so spätným preplachovaním
  • Teleskopické ochranné kryty
  • Rohové prevedenie dverí/bočné okná pre možnosť obrábania dlhších obrobkov
  • Vozík na triesky
  • Kotviace prvky a nivelačné podložky
  • Sada základného náradia
  • Ethernet karta & RS-232 C rozhrania
  • CE protokol
  • Návod na obsluhu
  • Záruka na stroj 1 rok

Opční výbava

  • Ruční ovládací kolečko X/Y/Z
  • Sonda pro měření nástroje - Renishaw/BLUM/Heidenhain
  • Sonda pro měření obrobku - Renishaw/BLUM/Heidenhain
  • Rotační okno
  • Zařízení pro tvorbu olejové mlhy
  • Separátor pro olejovou mlhu
  • Chlazení vzduchem skrz vřeteno
  • Chlazení vzduchem skrz trysky
  • Programovatelné airblow obrábění
  • Vysokootáčkové elektrovřeteno IBAG 24000/36000 ot/min
  • Vysoce výkonné vřeteno s integrovaným pohonem pro výkon 25/40 kW
  • Kužel vřetena ISO40/HSK-A63/BBT50
  • Chlazení středem vřetena 70 bar
  • Řetězový výměník nástrojů pro 48/60 pozic
  • Otočný stůl (4. a 5. osa)
  • Řídící systém SIEMENS

katalóg

  • PROSPEKT NA STIAHNUTIE PDF
ĎALŠIE STROJE TOHTO RADU

Takumi H22S

Takumi H22T

Takumi H32S
