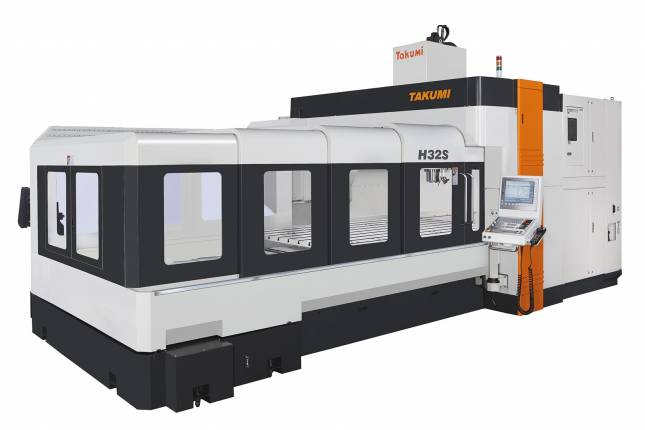

Takumi H32S

Spoločnosť TAKUMI sa venuje vývoju, výrobe a aplikačným technológiám vysokorýchlostných obrábacích centier už od roku 1988. Je zameraná na zákazníka, a preto sú všetky jej výrobky navrhnuté v úzkej spolupráci so širokým spektrom zákazníkov na mnohých trhoch. Spoločnosť Takumi buduje dlhodobé partnerstvá s hlavnými dodávateľmi a všetky časti strojov sú od prvotriednych výrobcov.

Na základoch všeobecných zásad "rešpektu, tímovej práce, inovácií a služieb" tím profesionálov Takumi vyvíja vertikálne obrábacie centrá, vysokorýchlostné dvojstĺpové obrábacie centrá a päť-osé obrábacie centrá. Spoločnosť sa zameriava na poskytovanie kompletného radu produktov a splnenie najrôznejších potrieb zákazníkov.



TECHNICKÉ PARAMETRE

    Takumi H22S Takumi H22T Takumi H32S Takumi H32T Takumi H42S Takumi H52S
Pojazd os X mm 2200 2200 3200 3200 4200 5200
Pojazd os Y mm 1650 2250 1650 1650 1600 1600
Pojazd os Z mm 800 800 800 800 800 800
Vzdialenosť čela vretena od stola mm 150-950 150-950 150-950 150-950 150-950 150-950
Vzdialenosť medzi stĺpmi mm 1750 2350 1750 2350 1750 1750
Rozmery pracovného stola mm 2400x1600 2400x2100 3320x1600 3320x2100 4240X1600 5160X1600
Max. zaťaženie kg 8000 8000 8500 8500 9000 9500
Pohon vretena - priamy pohon priamy pohon priamy pohon priamy pohon priamy pohon priamy pohon
Otáčky vretena; výkon vretena ot/min; kW 15000; 10/14 15000; 10/14 15000; 10/14 15000; 10/14 15000; 10/14 15000; 10/14
Otáčky vretena; výkon vretena ot/min; kW 15000; 10/30,8 15000; 10/30,8 15000; 10/30,8 15000; 10/30,8 15000; 10/30,8 15000; 10/30,8
Otáčky vretena; výkon vretena ot/min; kW 20000; 25/35 20000; 25/35 20000; 25/35 20000; 25/35 20000; 25/35 20000; 25/35
Otáčky vretena; výkon vretena ot/min; kW 24000; 25/39 24000; 25/39 24000; 25/39 24000; 25/39 24000; 25/39 24000; 25/39
Otáčky vretena; výkon vretena ot/min; kW 12000; 22/35 12000; 22/35 12000; 22/35 12000; 22/35 12000; 22/35 12000; 22/35
Rýchloposuv X/Y/Z m/min 20/20/20 20/16/20 16/20/20 16/16/20 20/20/20 16/20/20
Rezný posuv X/Y/Z mm/min 12 12 12 12 12 12
Typ výmenníka nástrojov    automatický automatický automatický automatický automatický automatický
Kapacita zásobníka ks 30 30 30 30 30 30
Max. priemer nástroja mm 75 75 75 75 75 75
Max. priemer nástroja priľahlá pozícia prázdna  mm 120 120 120 120 120 120
Max. dĺžka nástroja mm 300 300 300 300 300 300
Max. hmotnosť nástroja kg 7 7 7 7 7 7
Prívodný tlak vzduchu bar 6 6 6 6 6 6
Spotreba el. energie kVA 75/160 75/160 75/160 75/160 75 75
Hmotnosť stroja kg 27000 31000 33000 33000 40000 45000
Zástavbové rozmery m 4,84x5,11x3,94 5,80x6,74x3,79 4,87x9,85x3,95 5,25x10,07x3,95 5,00x11,75x3,95 5,00x13,67x3,95

PRÍSLUŠENSTVO

Štandard

  • H6: Heidenhain iTNC 620 Riadiaci systém
  • H10-H52: Heidenhain iTNC 640 Riadiaci systém
  • Systém tepelnej kompenzácie vretena
  • Preplachovanie triesky
  • Chladenie vretena
  • Úplný kryt
  • Programovateľné obrábanie vzduchom
  • Zariadenie na tvorbu olejovej hmly
  • Pištoľ na umývanie a vzduchová pištoľ
  • Dopravník triesok a vozík
  • H10: Rozhranie Ethernet
  • H10: 15 000 ot/min, CAT/BT40, radové vreteno
  • H10: Chladiaca kvapalina cez vreteno (CTS 30bar)
  • Manuálny generátor pluse (MPG)
  • Lineárne váhy

Opcia

  • Otočný stôl (4./5. os)
  • Dotyková sonda na meranie nástroja
  • Systém na meranie dielov sondou
  • Zariadenie na tvorbu olejovej hmly
  • Zberač olejovej hmly
  • Škrabkový dopravník
  • Výrobný balík Knoll
  • Obtokový filter
  • Rotoclear
  • H10: Chladiaci systém s guľovou skrutkou
