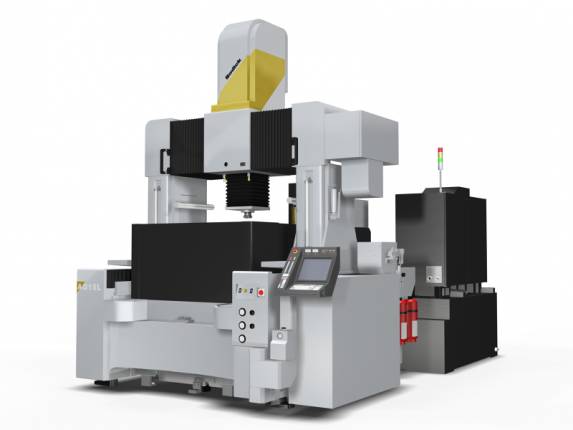

Veľká EDM hĺbička poháňaná lineárnym motorom
Veľká EDM hĺbička je určená pre efektívnu výrobu veľkých foriem, napríklad automobilových dielov a veľkých plochých zobrazovacích panelov a umožňuje plné využitie vysokorýchlostného a vysoko presného obrábania.
Pre dosiahnutie optimálnych obrábacích výkonov je potrebné udržiavať okolitú teplotu 22°C +- 2°C.
| STROJ | AQ 15L | AQ 20L |
|---|---|---|
| Pojazd osí X, Y, Z | 900 x 1 500 (+500) x 600 mm | 1 200 x 2 000 x 600 mm |
| Veľkosť keramického stola (ŠxH) | 1 000 x 2 000 mm | 1 500 x 2 000 mm |
| Veľkosť pracovnej nádrže (ŠxHxV) | 1 400 x 2 500 x 800 mm | 1 900 x 2 590 x 800 mm |
| Max. hmotnosť obrobku | 10 000 kg | 10 000 kg |
| Max. hmotnosť elektródy | 100 kg | 100 kg |
| Hladina kvapaliny v pracovnej nádrži (min. - max.) | 400 - 750 mm | 400 - 750 mm |
| Objem pracovnej nádrže | 3 000 l | 4 000 l |
| Vzdialenosť od stola k elektróde EROWA COMBI | 600 - 1 200 mm | 600 - 1 200 mm |
| Vzdialenosť od stola k elektróde EROWA ITS | 600 - 1 200 mm | 600 - 1 200 mm |
| Vzdialenosť od stola k elektróde 3R COMBI | 583 - 1 183 mm | 583 - 1 183 mm |
| Vzdialenosť od stola k elektróde 3R MACRO | 583 - 1 183 mm | 583 - 1 183 mm |
| Vzdialenosť podlaha - pracovný stôl | 1 000 mm | 1 000 mm |
| Rozmer stroja - vrátane zdroja a nádrže (ŠxHxV) | 3 050 x 5 180 x 4 220 mm | 3 550 x 5 785 x 4 220 mm |
| Zastavaný priestor | 4 100 x 6 800 mm | 4 600 x 7 250 mm |
| Hmotnosť stroja (vrátane zdroja) | 18 000 kg | 22 000 kg |
| Tlak vzduchu | 0.65 MPa | 0.65 MPa |
| Príkon stroja | 3-fáza 50/60Hz 16 KVA | 3-fáza 50/60Hz 23 KVA |
| Nádrž dielektrika | AQ 15L | AQ 20L |
| Veľkosť nádrže dielektrika (ŠxHxV) | 3 050 x 2 050 x 2 550 mm | 3 340 x 2 450 x 2 550 mm |
| Hmotnosť prázdnej nádrže dielektrika | 2 200 kg | 3 400 kg |
| Objem dielektrika | 4 500 l | 6 000 l |
| Filtrácia |
12 vymeniteľných papierových filtrov (vnútorne tlakované) |
12 vymeniteľných papierových filtrov (vnútorne tlakované) |
