Takumi U400

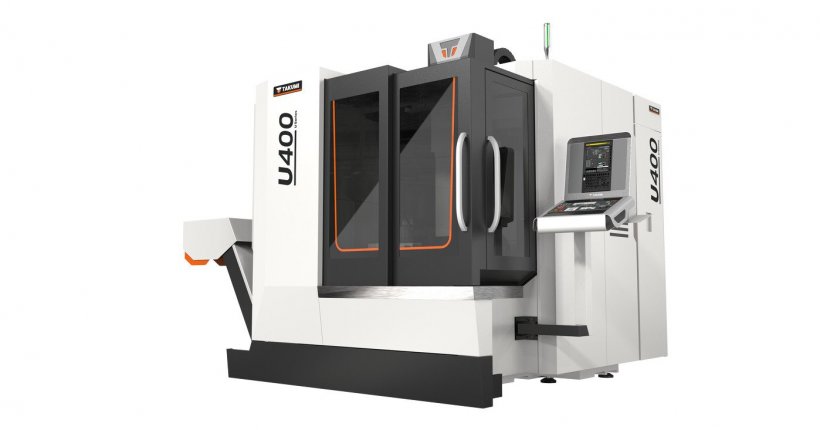

Jedná sa o najmenší model 5-osého frézovacieho centra Takumi, ktorý dokáže obrábať simultánne vo všetkých osiach.

Mechanická štruktúra s vysokou tuhosťou a vysokou presnosťou

Hlavné mechanické štruktúry sú vyrobené z Meehanitovej zliatiny s procesom tepelného spracovania. Jej vlastnosti slúžia k uvoľneniu zbytkového napätia, aby sa zaistil každý skutočný miniatúrny pohyb. Vďaka nej sa udrží dlhodobá presnosť.

Konštrukčné vyhotovenie v tvare krabice na nosníku, spoločne s rebrovým usporiadaním lineárneho vedenia, kombinuje rozpätie širšieho sedla a zaisťuje výkonné a stabilné obrábanie na vretene.

Konštrukcia s vysoko presnými lineárnymi vodiacimi dráhami s tromi osami valčekového typu získava rýchlu odozvu pri zrýchlení aj spomalení a dosahuje rýchleho posuvu až 32 m/min.

Vopred napnuté 3-osé guličkové skrutky účinne zabránia tepelnej deformácii a zaručia spoľahlivú presnosť polohovania.

Vysoko presné a výkonné vreteno

Chladiaci systém na vretene zaisťuje teplotnú stabilitu v prevádzke vretena a obmedzuje tepelnú deformáciu vretena pre optimalizáciu presnosti obrábania.

Funkcia preplachovania triesok

Vďaka šikmej rovine na podvozku spolu s preplachovacím chladiacim systémom na oboch zadných stranách je odstránenie triesok efektívne. Konštrukcia s olejovým odstreďovaním - vodná nádrž s olejovou naberačkou predlžuje životnosť chladiacej kvapaliny.

Automatická výmena nástroja

Zásobník s dvojitým výmenníkom 20 až 96 nástrojov.

TECHNICKÉ PARAMETRE

Kapacita   Jednotka U400 U600 U800 UC250 UC400
  Pojazd osi X mm 580 660 800 860 1 067
  Pojazd osi Y mm 950 1 020 950 520 610
  Pojazd osi Z mm 500 500 750 610 520
  Vzdialenosť čela vretena od stola mm 90 - 590 150 - 660 125 - 875 65 - 675 90 - 610
Pracovný stôl
  Rozmer stola mm 398 600 800 248 400
  Zaťaženie stola kg 250 500 1 000 200 250
  T-drážka (šírka x počet) mm 14-60° x 6 14DIN650 14 x100x 7 12-60° x 6 12-45° x 8
Vreteno
  Typ vretena   s priamym pohonom s priamym pohonom integrovaný pohon s priamym pohonom s priamym pohonom
  Rýchlosť vretena ot/min 15 000 15 000 20 000 15 000 15 000
  Výkon vretena kW 10/14 10/14 25/40 9/15 9/15
  Kužel vretena   BBT40 BBT40 HSKA63 BBT40 BBT40
Rýchlosť
  Rýchloposuv osí X/Y/Z m/min 36/ 36/ 36 36/ 36/ 36 48/ 48/ 48 36/ 36/ 24 36/ 36/ 24
  Pracovný posuv m/min 20/ 20/ 20 20/ 20/ 20 24/24/ 24 12/ 12/ 12 12/ 12/ 12
Otočná os
  Veľkosť rotačného stola mm 398 600 800 248 400
  Rozsah otáčania stupeň 360 360 360 360 360
  Presnosť polohovania sekunda +/- 5 +/- 5 +/- 5 +/- 5 +/- 5
  Rýchlosť rotácia ot/min 25 33 100 25 22,2
  Krútiaci moment Nm 756 729 1 870 336 540
ATC & zásobník nástroja
  Typ zásobníka   s ramenom s ramenom plochý s ramenom s ramenom
  Kapacita zásobníka ks 30 40 32 24 24
  Maximálna veľkosť zásobníka mm 75/150 75/150 90/125 75/120 75/120
  Maximálna dĺžka zásobníka mm 300 300 300 250 250
  Maximálna váha zásobníka kg 7 7 7 7 7
Inštalačné parametre
  Objem nádrže chladiacej kvapaliny l 300 560 545 280 280
  Tlak vzduchu bar 6 6 6 6 6
  Spotreba el. energie kVA 60 60 80 40 75
  Váha stroja kg 9 000 14 000 18 000 6 700 7 100
  Rozmery stroja (dĺžka x šírka x výška) mm 3 000 x 2560 x 3170 3 255 x 3 855 x 3 520 4 200 x 3 055 x 4 120 2 660 x 2160 x 330 3 200 x 2 250 x 3 200
