Sodick AG80LST

AG80L s väčšou pracovnou nádržou pre väčšie obrobky

AG80L LST (Large Size Tank - väčšia veľkosť pracovnej nádrže) je určená pre obrábanie väčších obrobkov. Samozrejmosťou sú moderné technológie firmy Sodick, ako lineárne motory keramické komponenty a komunikačné technológie 1Gbit/sec, ktoré sú vlastnej výroby a zaručujú presnosť a kvalitu najvyššej úrovne.

Ľubovoľná veľkosť pracovnej nádrže

Štandardná veľkosť pracovnej nádrže je 1,800 x 1,000 x 500mm. Pracovná nádrž je používaná ako samostatná časť stroja, tento inovatívny design umožňuje vysokú flexibilitu rozmeru pracovnej nádrže, ktorú je možné dodať v ľubovoľnej veľkosti pre konkrétnu aplikáciu.

Pre dosiahnutie optimálnych obrábacích výkonov je potrebné udržiavať okolitú teplotu 22°C +- 2°C.



TECHNICKÉ PARAMETRE

STROJ AG 40L AG 60L AG 80L AG 80L LST AG 100L
Pojazd osí X, Y, Z 400 x 300 x 270 mm 600 x 420 x 370 mm 850 x 520 x 420 mm 850 x 520 x 420 mm 1 200 x 650 x 500 mm
Veľkosť keramického stola (ŠxH) 600 x 400 mm 750 x 550 mm 1 100 x 700 mm 1 200 x 700 mm 1 600 x 1 000 mm
Veľkosť pracovnej nádrže (ŠxHxV) 750 x 620 x 350 mm 950 x 740 x 450 mm 1 400 x 950 x 500 mm 1 800 x 1 000 x 550 mm 2 100 x 1 250 x 650 mm
Max. hmotnosť obrobku 550 kg 1 500 kg 3 000 kg 3 000 kg 5 000 kg
Max. hmotnosť elektródy 50 kg 50 kg 100 kg 100 kg 100 kg
Hladina kvapaliny v pracovnej nádrži (min. - max.) 100 - 300 mm 150 - 400 mm 150 - 450 mm 225 - 500 mm 325 - 600 mm
Objem pracovnej nádrže 190 l 330 l 690 l 1 070 l 1 725 l
Vzdialenosť od stola k elektróde EROWA COMBI 150 - 420 mm 200 - 570 mm 250 - 670 mm 250 - 670 mm 350 - 850 mm
Vzdialenosť od stola k elektróde EROWA ITS 150 - 420 mm 200 - 570 mm 250 - 670 mm 250 - 670 mm 350 - 850 mm
Vzdialenosť od stola k elektróde 3R COMBI 133 - 403 mm 183 - 553 mm 233 - 653 mm 233 - 653 mm 333 - 833 mm
Vzdialenosť od stola k elektróde 3R MACRO 133 - 403 mm 183 - 553 mm 233 - 653 mm 233 - 653 mm 333 - 833 mm
Vzdialenosť podlaha - pracovný stôl 830 mm 850 mm 840 mm 840 mm 940 mm
Rozmer stroja - vrátane zdroja a nádrže (ŠxHxV) 1 662 x 2 490 x 2 330 mm 1 852 x 2 825 x 2 570 mm 2 060 x 3 195 x 2 900 mm 2 375 x 3 560 x 2 900 mm 3 820 x 4 200 x 3 340 mm
Zastavaný priestor 2 400 x 3 350 mm 2 600 x 3 750 mm 3 100 x 4 500 mm 4 200 x 4 600 mm 4 850 x 5 200 mm
Hmotnosť stroja (vrátane zdroja) 4 100 kg 5 350 kg 9 000 kg 9 800 kg 12 500 kg
Tlak vzduchu 0.65 MPa 0.65 MPa 0.65 MPa 0.65 MPa 0.65 Mpa
Príkon stroja 3-fáza 50/60Hz 10 KVA 3-fáza 50/60Hz 10 KVA 3-fáza 50/60Hz 18 KVA 3-fáza 50/60Hz 18 KVA 3-fáza 50/60Hz 18 KVA

Nádrž dielektrika AG 40L AG 60L AG 80L AG 80L LST AG 100L
Celkový objem dielektrika 285 l 465 l 835 l
Požadované množstvo 330 l 560 l 980 l 1 730 l 2 770 l
Filtrácia

2 vymeniteľné papierové filtre

(vnútorne tlakované)

4 vymeniteľné papierové filtre

(vnútorne tlakované)

4 vymeniteľné papierové filtre

(vnútorne tlakované)

6 vymeniteľných papierových filtrov

(vnútorne tlakované)

 (vnútorne tlakované)

katalóg

  • PROSPEKT NA STIAHNUTIE PDF
ĎALŠIE STROJE TOHTO RADU

Sodick AG40L

Sodick AG60L

Sodick AG80L

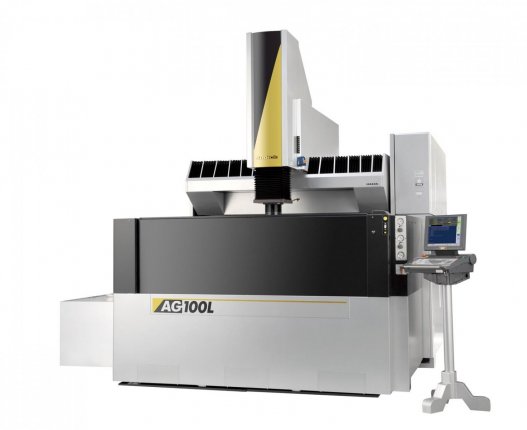

Sodick AG100L
