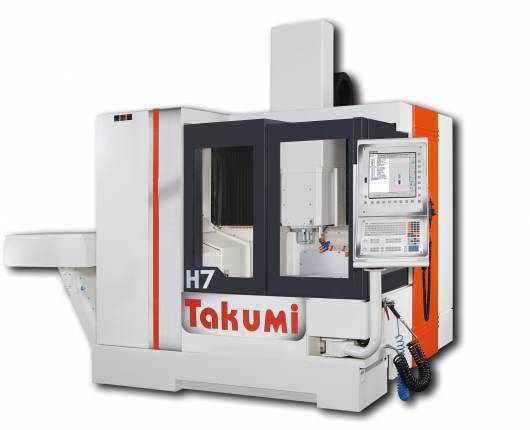

Takumi H7

Rad H je svojou špeciálnou mostovou konštrukciou a výbavou určený pre tie najnáročnejšie frézovacie operácie vyžadujúce vysokú presnosť, rýchlosť a kvalitu povrchu. Vysoký výkon týchto strojov je vhodný nielen pre využívanie vysokorýchlostného obrábania, ale vďaka prvotriednej, tuhej a odolnej konštrukcii nájdu uplatnenie aj pri náročných hrubovacích operáciách, sprevádzanými vysokými posuvmi, veľkou šírkou záberu a ďalšími špecifickými reznými podmienkami, ktoré sú veľmi náročné na celkovú stabilitu a dynamiku stroja.

TECHNICKÉ PARAMETRE

    Takumi H7 Takumi H10 Takumi H12 Takumi H13 Takumi H16
Pojazd os X mm 750 1020 1350 900 1600
Pojazd os Y mm 600 700 950 1300 1300
Pojazd os Z mm 500 500 600 700 700
Vzdialenosť čela vretena od stola mm 150-650 180-680 200-800 150-850 150-850
Vzdialenosť medzi stĺpmi mm 850 1080 1060 1500 1500
Rozmery pracovného stola mm 810x620 1050x700 1500x960 900x1400 1900x1300
Max. zaťaženie kg 500 800 1800 3500 6000
T-drážky (šírka x rozteč x počet) - 18x125x5 18x125x6 22x160x6 22x160x5 22x160x8
Presnosť polohovania mm 0,008 0,008 0,010 0,010 0,010
Opakovaná presnosť polohovania mm 0,006 0,006 0,008 0,008 0,008
Pohon vretena - priamy pohon priamy pohon priamy pohon priamy pohon priamy pohon
Otáčky vretena ot/min 15000 15000 15000 15000 15000
Výkon vretena kW 10/14 10/14 10/14 10/14 10/14
Kužeľ vretena - BBT40 BBT40 BBT40 BBT40 BBT40
Rýchloposuv X/Y/Z m/min 30/30/30 30/30/30 30/30/30 30/30/30 30/30/30
Pracovný posuv mm/min 1-20000 1-20000 1-20000 1-20000 1-20000
Výkon motora X/Y/Z kW 5,1/5,1/5,1 5,1/5,1/5,1 8,1/5,1/5,1 8,6/8,6/8,6 8,9/8,1/8,1
Typ výmenníka nástrojov - rotačný rotačný rotačný rotačný rotačný
Kapacita zásobníka ks 24 30 30 30 30
Max. priemer nástroja mm 75 (120) 75 (120) 75 (120) 76 (120) 76 (120)
Max. dĺžka nástroja mm 300 300 300 300 300
Max. hmotnosť nástroja kg 7 7 7 7 7
Upínací tŕň nástroja - MAS 1 MAS 1 MAS 1 MAS 1 MAS 1
Prívodný tlak vzduchu bar 6 6 6 6 6
Spotreba el. energie kVA 50 50 60 75 75
Hmotnosť stroja kg 7000 9100 13000 18000 22000
Zástavbové rozmery m 3,53x4,22x2,76 4,52x4,29x2,83 5,02x5x33x3x50 5,62x4,64x3,94 5,78x5,21x3,98


PRÍSLUŠENSTVO

Štandardná výbava

  • Riadiaci systém Heidenhain TNC 640
  • Priame lineárne odmeriavanie X/Y/Z
  • Konštrukcia stroja z Meehanitovej liatiny
  • Systém centrálneho automatického mazania
  • Systém pre kompenzáciu tepelnej expanzie vretena
  • Ručná pištoľ pre chladiacu kvapalinu a vzduch
  • Klimatizácia elektrickej skrine
  • Integrovaný chladič oleja vretena
  • Chladenie stredom vretena 20 bar
  • Pásový dopravník triesok
  • Lineárne valčekové vedenie
  • Integrované ofukovanie vretena a nástroja tlakovým vzduchom
  • Pracovné osvetlenie
  • Indikačná lampa pracovného cyklu
  • Prídavné trysky na chladiacu kvapalinu
  • Nádrž na chladiacu kvapalinu so spätným preplachovaním
  • Teleskopické ochranné kryty
  • Rohové prevedenie dverí/bočné okná pre možnosť obrábania dlhších obrobkov
  • Vozík na triesky
  • Kotviace prvky a nivelačné podložky
  • Sada základného náradia
  • Ethernet karta & RS-232 C rozhranie
  • CE protokol
  • Návod k obsluhe
  • Záruka na stroj 1 rok

Opčná výbava

  • Ručné ovládacie koliesko X/Y/Z
  • Sonda pre meranie nástroja - Renishaw/BLUM/Heidenhain
  • Sonda pre meranie obrobku - Renishaw/BLUM/Heidenhain
  • Rotačné okno
  • Zariadenie pre tvorbu olejovej hmly
  • Separátor pre olejovú hmlu
  • Chladenie vzduchom cez vreteno
  • Chladenie vzduchom cez trysky
  • Programovateľné airblow obrábanie
  • Chladiaci systém pre guľôčkovú skrutku
  • Vysokootáčkové elektrovreteno IBAG 24000/36000 ot/min
  • Vysoko výkonné vreteno s integrovaným pohonom pre výkon 25/40 kW
  • Kužeľ vretena ISO40/HSK-A63/BBT50
  • Chladenie stredom vretena 70 bar
  • Reťazový výmenník nástrojov pre 48 pozícií
  • Otočný stôl (4. a 5. os)
  • Riadiaci systém SIEMENS
